高速鐵路衛生系統



客戶背景
中國高鐵不僅是世界規模最大的高速鐵路網路,其350km/h的營運速度更是全球最快,是集結了最頂尖工程技術的鐵路建設成果。
高鐵的運行是硬體建設上的突破,更是經濟、文化與生活的突破。除了促進了沿線地區的經濟發展,縮減城鄉差距,也提升城市圈競爭力並加快製造業的升級與轉型。疾駛的高速減少了城際間的交通時間,就有如兩地距離大幅縮減一般的「空間革命」,跨區域的交通與旅行變得唾手可得不再遙不可及,加深了各區域的文化交流與互動進而改變人們的生活型態與習慣。
高速鐵路的出現不僅是鐵路建設的升級,更是社會型態快速變化與提升的開端。

應用需求
隨著時代的進步與發展,衛生、環境保護的需求日益提高,以往直接將汙物排在外部的衛生系統已不能滿足現時的需求,需要導入能將汙物儲存於車廂底部蒐集槽的全新衛生系統。而且為不影響高鐵行車速度,此系統必須盡量輕量化,避免過多的用水需求造成車體過重。

解決方案
為大幅減少沖水時之用水量,採取真空蒐集方式設計,利用極大的氣壓差抽取汙物並同時釋放少量用水進行表面沖洗,所抽取之汙物會儲存於車廂底部蒐集槽,並以密閉隔板阻絕以防氣味逸散。
按沖水按鈕,觸動PLC輸入點並極快速以輸出觸發真空發生器動作,集汙管內開始形成真空;再由壓縮空氣經空氣濾清器、空氣調壓閥,進入氣動泵的隔板,使隔板下移,氣動泵下部的水增壓後沿管路進入便器沖洗管,使沖水噴嘴對便池進行沖水,將污物完全沖入污物槽內。沖洗便器後,氣動泵隔板由於彈簧作用而上移,直至恢覆原位,真空發生器停止工作,頂針過濾器也隨之打開,此時,經過濾器過濾後的水又進入氣動泵隔板下部,以備下一次沖洗。與此同時,氣動泵內壓縮空氣經放氣管排出。


結果效益

用水量節省近70%”  “能源與用水的大幅降低” “沿途空氣再次回歸清新

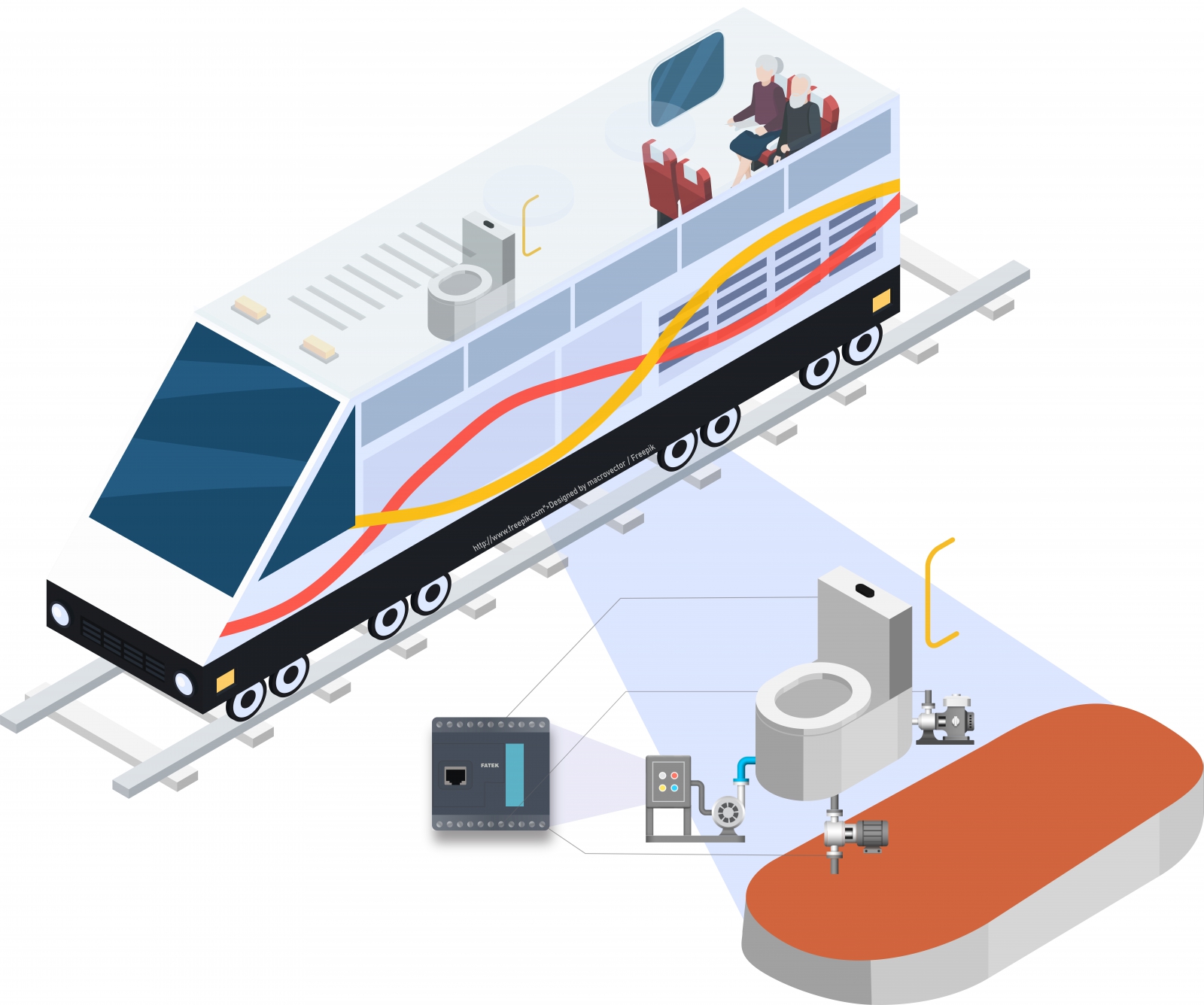

系統架構圖
